Хабр, пРевит! Мы с @KirillYakimenko из команды спасателей BIM-сопровождения проектов департамента инженерных и мультимедийных систем КРОК. Наша задача — ломать себе голову и придумывать решения во имя спокойной жизни проектной команды. Как, наверное, и многие, мы постоянно придумывали и обновляли различные варианты шаблонов, решений внутри этих шаблонов, семейств и подходов по ведению проектов, развивали ФОП и т.д. и т.п. Но в определённый момент мы решили остановиться и подумать — а тем ли мы занимаемся и на то ли мы тратим наше драгоценное время, когда есть «живые» шаблоны ADSK?..

ИТ-решения, кейсы и новости в telegram-канале ИТ-решения, кейсы и новости в telegram-канале

Дальше расскажем, какие шаги по адаптации шаблонов сделали мы, для чего, почему и как. Возможно, наш опыт покажется полезным, особенно если вы только начинаете путь по освоению и внедрению Revit и BIM технологии в целом.

Правда, когда появились первые версии шаблонов для российской аудитории и единый ФОП, у многих было скептическое отношение к ним. В конце концов, мы уже не раз видели акции, когда всё пытались привести к единому знаменателю. Одно дело что-то придумать и реализовать, но совсем другое — поддерживать и развивать. Слава богу команде #BIM2B за то, что они это сделали и методично продолжают свой нелёгкий, но очень полезный труд.

С появлением этого ресурса жизнь большинства REVIT-сообщества в РФ и СНГ стала намного проще и понятнее, ведь основную часть в подготовке к старту проекта за тебя уже выполнили: подготовили наборы видов и шаблонов к ним, простой и понятный ФОП, спецификации, легенды, семейства основной надписи, семейства по дисциплинам, макросы, плагины, детализированное описание о том, как с ними работать и что было сделано. В общем, результатом титанического труда команды #BIM2B стал полноценный пакет необходимых шаблонов и библиотеки семейств.

Но, как оказалось, и этого часто недостаточно для того, чтобы сразу же ринуться в битву с проектом. Причин как минимум две:

  • у каждой проектной и строительной организации есть внутренние требования к ведению и оформлению проектной документации, которые формировались годами. И предоставленные шаблоны не соответствуют им или же соответствуют, но частично;
  • никто не отменял уникальные и специфичные разделы, оформление которых — отдельная история.

Берем стамеску и напильник…

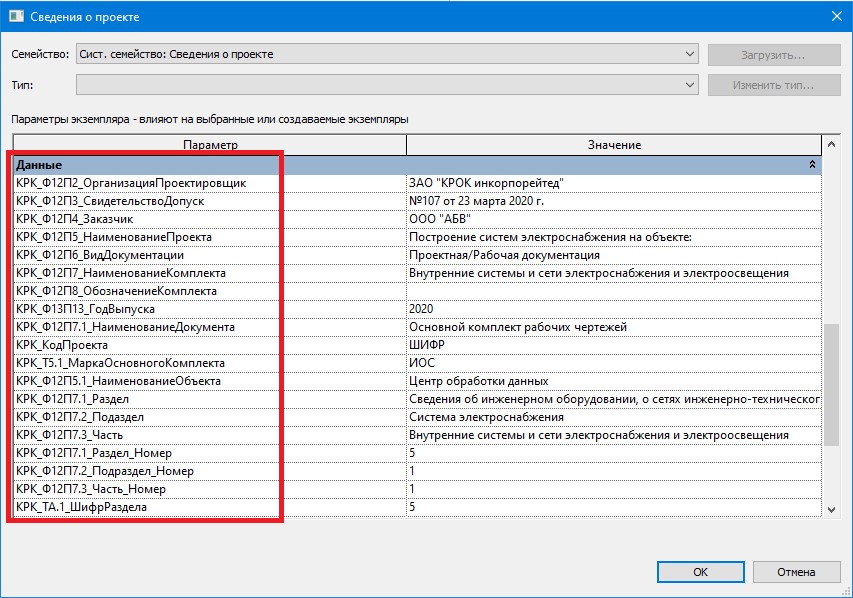

Первое, чем мы занялись на пути адаптации шаблонов, — это работа с общими параметрами. Удалили из шаблонов некоторые параметры ADSK безбожники, изменили категории и группирование некоторых параметров и, что самое главное, добавили «свои» общие параметры еретики. Это было необходимо для того, чтобы информация в штампах, на титульных листах и обложках соответствовала нашим внутренним стандартам.

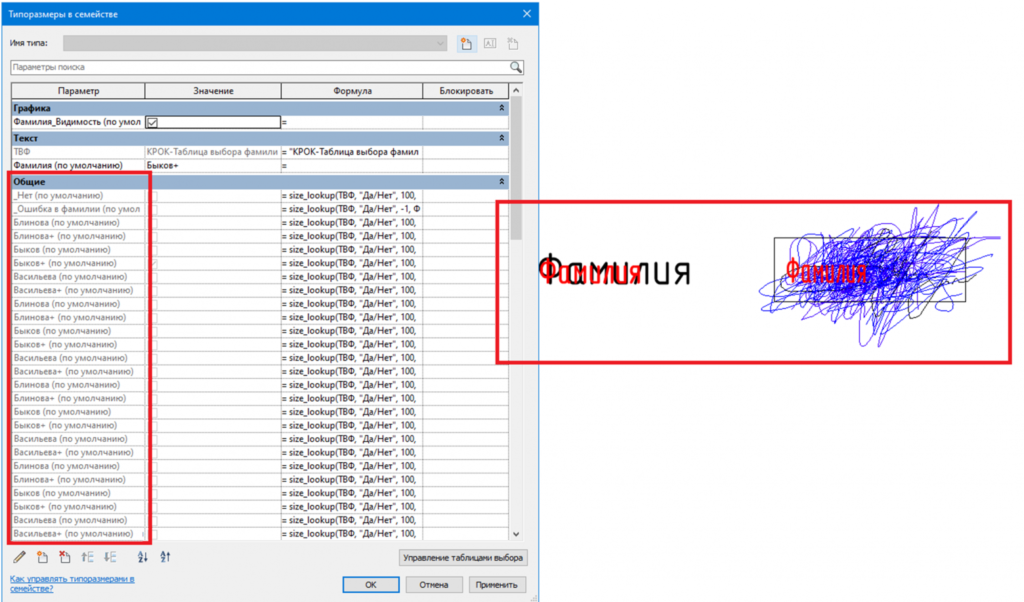

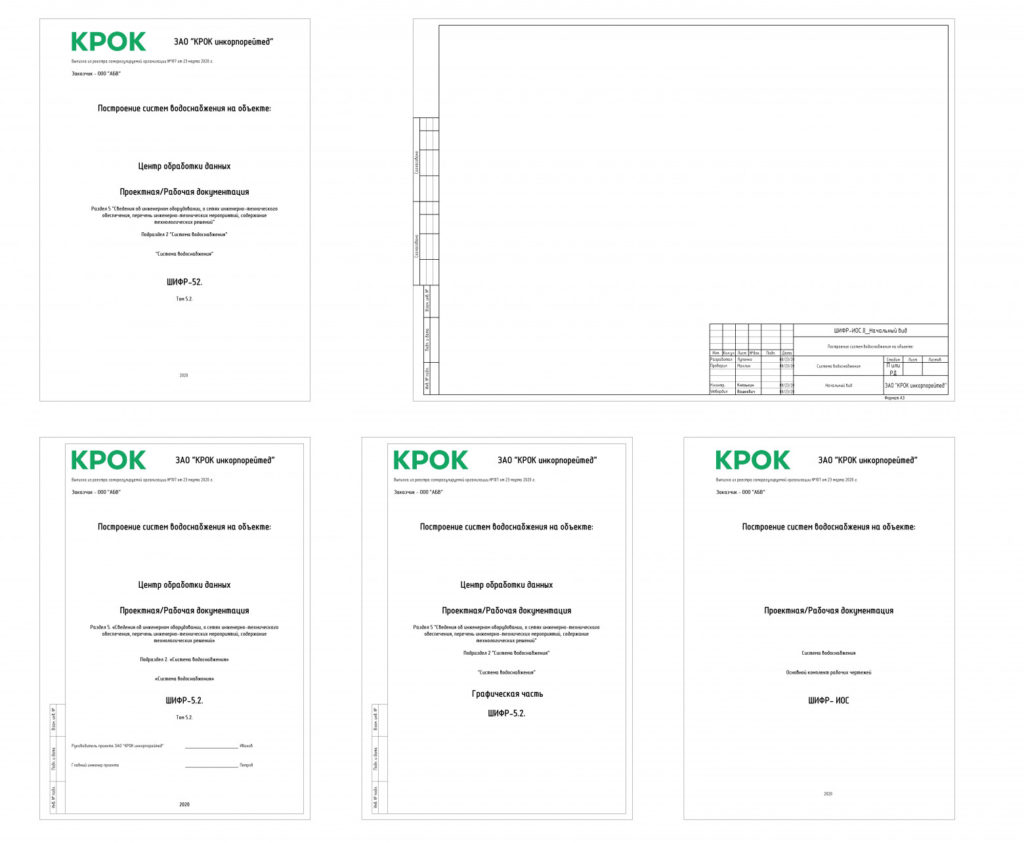

Далее мы доработали семейства основной надписи, титульных листов и обложек. Связали их с нашим обновлённым набором общих параметров, заполнили данные по нашим инженерам (фамилии, подписи). По итогу мы получили адаптированные семейства оформления, причём они имеют две независимые версии для проектной и рабочей документаций.

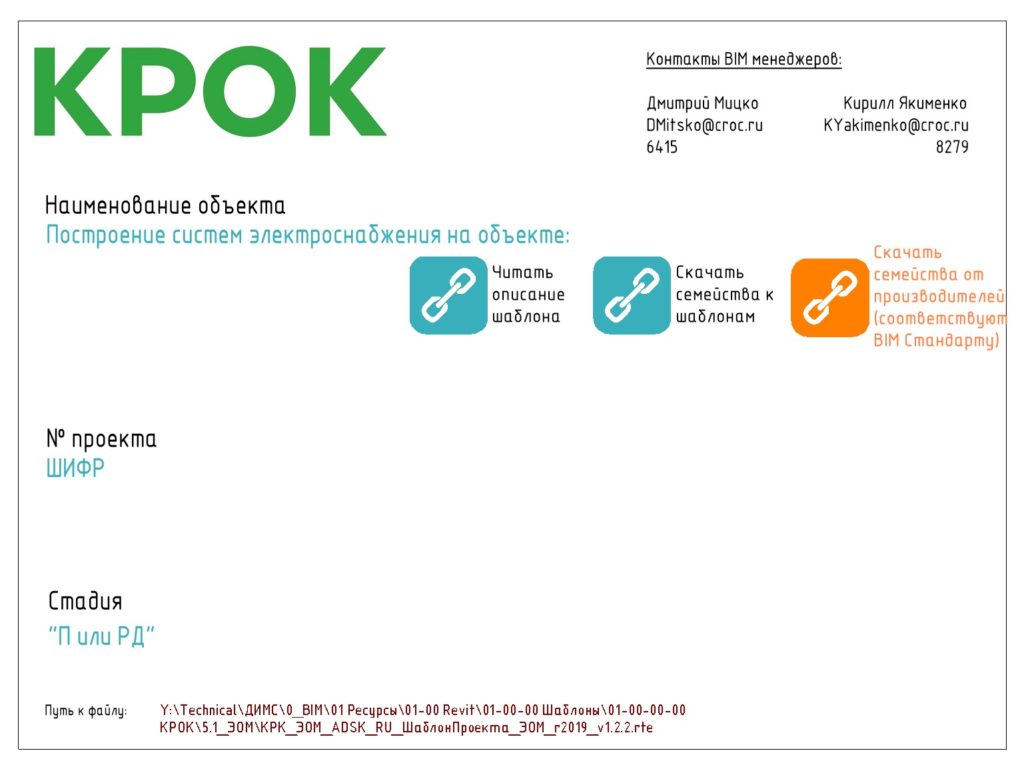

Немного упростили семейство начального вида, оставив лишь необходимую нам информацию:

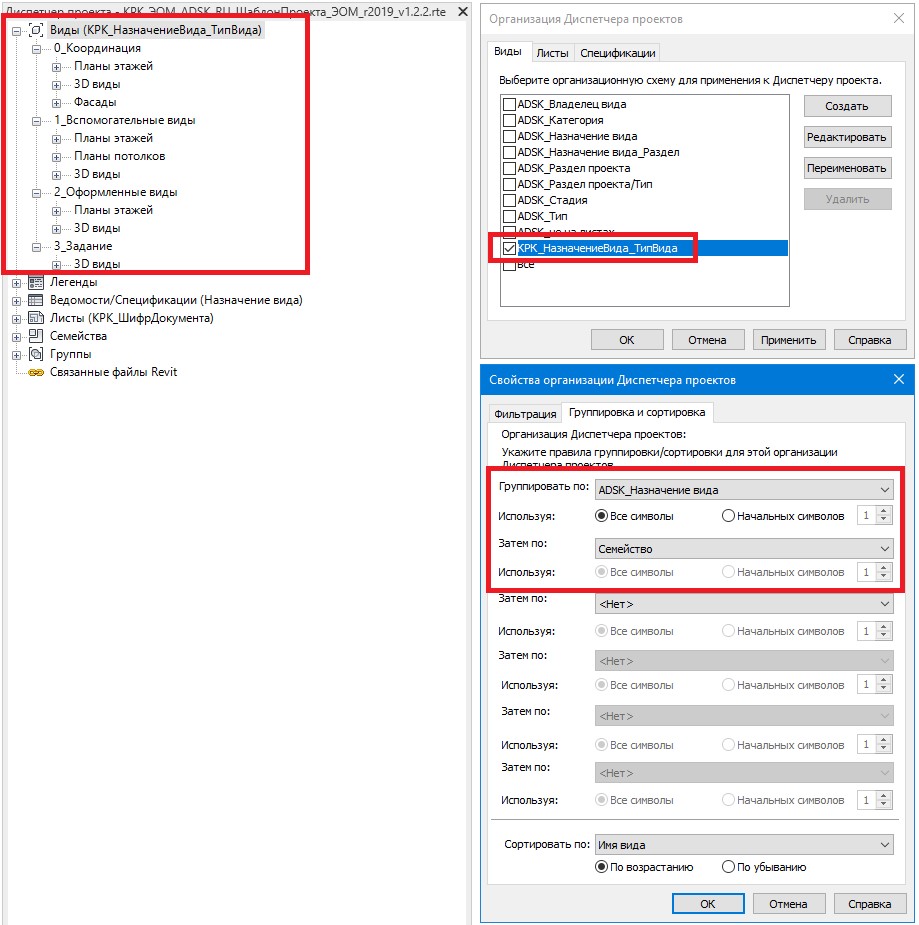

Но и на этом наши игры не закончились. Мы переформатировали организацию видов и листов: эта часть оформления также зависит от специфики организации и того, каким образом формируются комплекты, да и в принципе ведётся работа. Доработка была не кардинальная, однако изменения внесены были, и обратного пути уже не было:

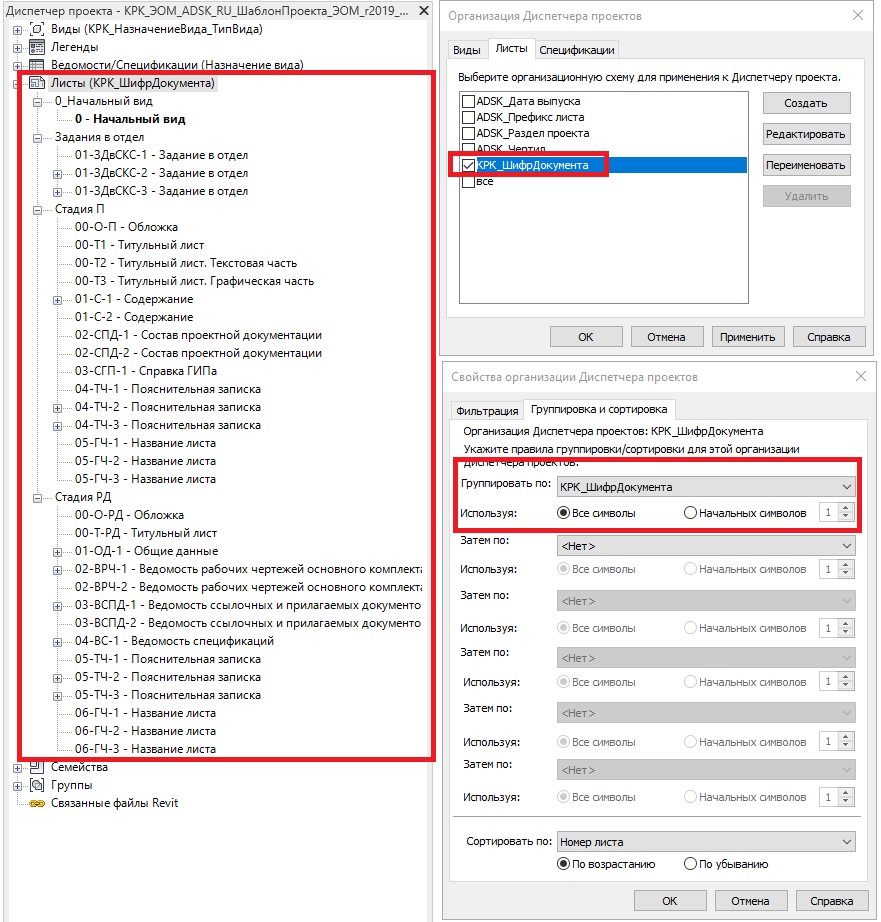

Следующим шагом стала проработка стандартного набора листов. Определились с базовым набором листов, согласно внутренним стандартам работы, и перегруппировали листы по их назначению:

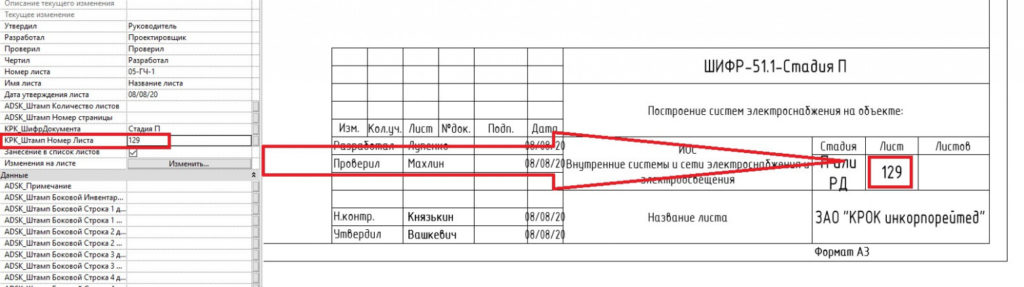

Отдельная история с нумерацией листов. Пользователи Revit знают о несовершенстве данного функционала и то, что без «допинга» с ним не справиться. Поэтому процесс нумерации листов у нас организован следующим образом: мы добавили параметр КРК_Штамп Номер Листа для того, чтобы в рамках одного проекта (модели) могли быть листы с одинаковым номером (напомню, Revit ругается и кусается, когда вы пытаетесь это сделать). И чтобы не использовать танцы с бубном приём на основе непечатаемых символов в номере листа (а все пользователи Revit знают, что это за сущность), мы и добавили свой параметр, который и идет в штамп.

Также для возможности формирования полноценных комплектов с оформленной пояснительной запиской, мы заложили листы по всем возможным типам документов — обложки, титулы, задания, графическая часть и часть с текстовым наполнением. Создали дополнительный набор легенд и вспомогательных таблиц, используемых в наших работах по проектированию.

Автоматизируй это!

Таким образом для подготовки шаблонов был произведён достаточно обширный ряд действий (этот пост вы прочитаете за несколько минут, а реально проделанная работа растянулась на несколько месяцев, поскольку каждая итерация шаблонов проходила через жерло реальных проектов, по результатам которых принимались решения по используемым настройкам и приёмам работы, которые в итоге войдут или не войдут в состав базовых шаблонов компании). Как сказано выше, наши шаблоны основаны на шаблонах ADSK. К ним выходят обновления/улучшения. И чтобы создать «новую» версию наших шаблонов, нужно вернуться в начало статьи и произвести все действия заново.

«К черту ручной труд, пусть работает машина!» — сказали мы и занялись автоматизацией процесса адаптации шаблонов ADSK и внесением в них необходимых изменений.

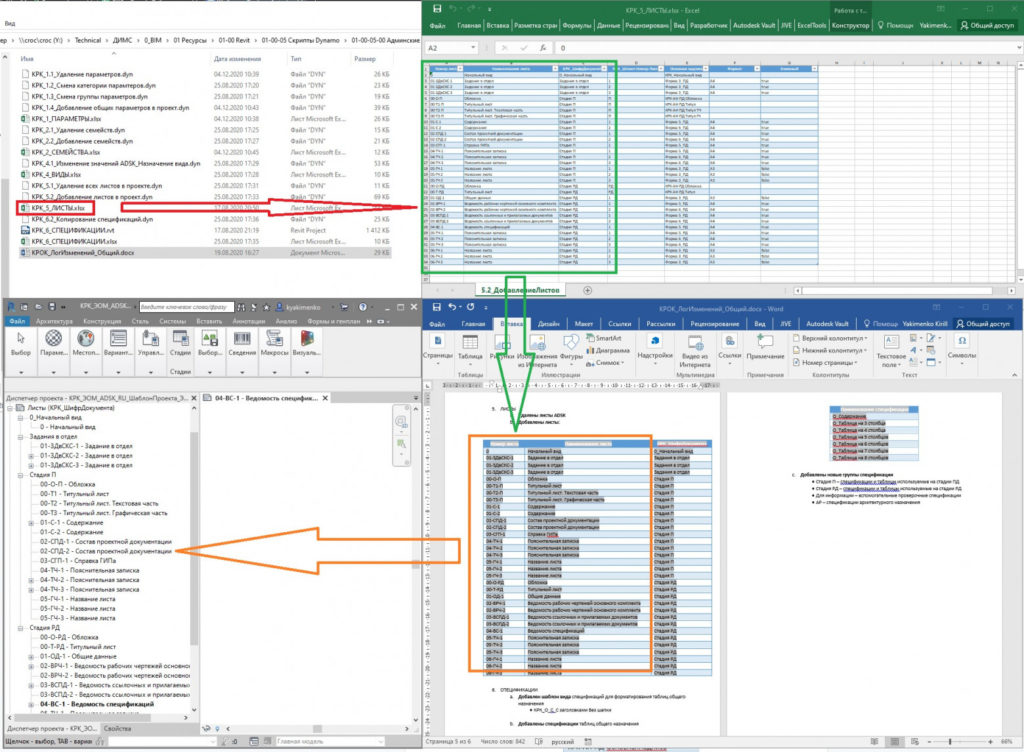

Для этого все действия были пошагово описаны в подготовленной Excel-таблице, которая, в свою очередь, формируют вордовский ЛОГ-файл, с помощью которого мы отслеживаем все вносимые изменения в шаблоны.

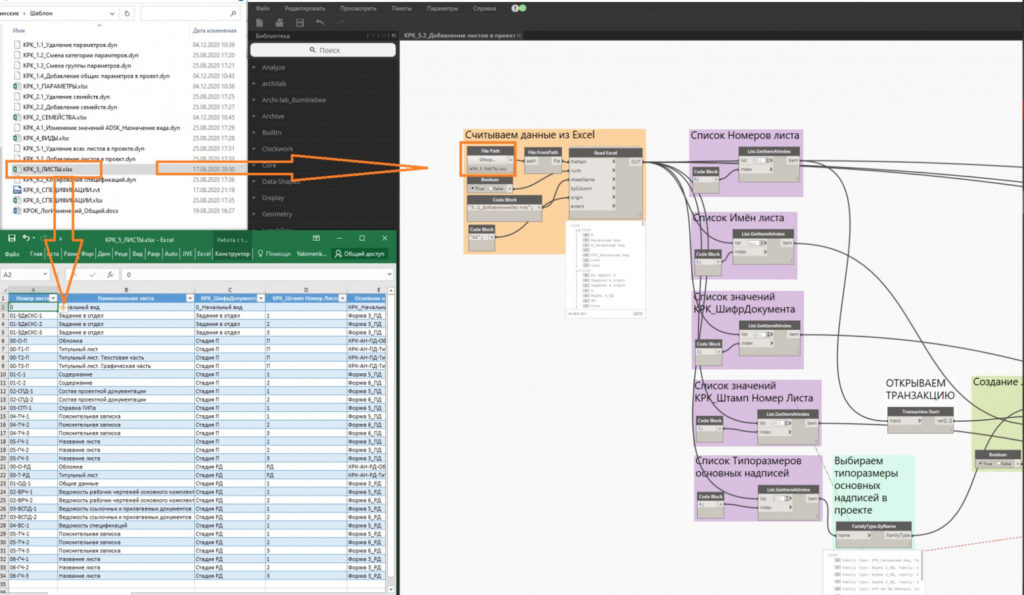

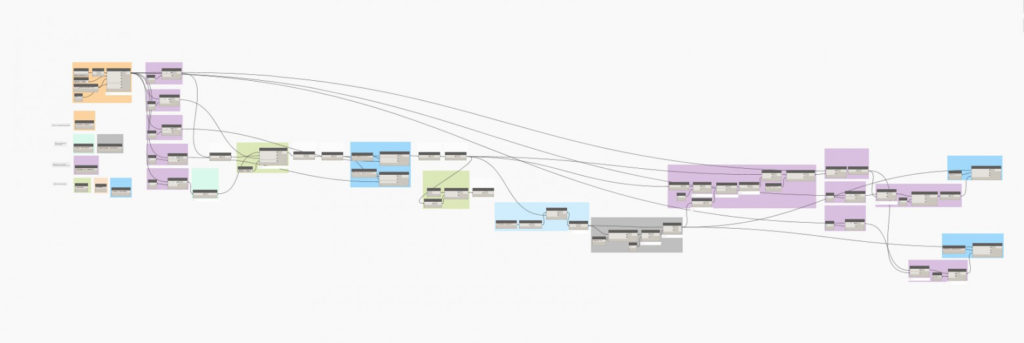

Плюс были разработаны скрипты в Dynamo для автоматического выполнения этих изменений в файле шаблона. Данные для скриптов берутся также из Excel-таблиц (да-да, заполняем только Excel-таблицы, а скрипты и ЛОГ-файл подхватят эти данные).

И дело в шляпе! Теперь адаптация шаблонов — отработанный и апробированный процесс. Без особых усилий и достаточно быстро можно практически любой шаблон настроить под наши стандарты.

И что в итоге?

А в итоге с помощью нашей команды проектировщиков мы создали максимально подготовленные для боевых действий проектных работ шаблоны, где соблюдены единые принципы оформления листов и формирования комплекта документов проекта. Такие шаблоны у нас подготовлены для разных разделов/подразделов — АР, КР, ЭОМ, ВК, ОВиК, СС, СКС.

Теперь мы пожинаем плоды наших трудов, так как проделанная работа позволяет максимально быстро стартовать проект в среде Revit.

Вот таким был наш опыт по адаптации шаблонов ADSK. А всем тем, кто только думает этим заняться, одна маленькая рекомендация: прежде чем приступать к модернизации, досконально изучите набор базового функционала шаблонов, который в него был вложен командой разработчиков #BIM2B. Как минимум, это поможет не изобретать велосипед.

Всем BIM!

С оригиналом статьи можно ознакомиться на Хабре.
